Las herramientas de On-Line Analytical Processing (OLAP), focalizadas en servir consultas o queries del usuario de forma rápida, segura y concurrente, se basan en el modelo de datos multidimensional.

Qué es el modelo multidimensional?

El fundamento de el modelo multidimensional es representar la información mediante la dicotomía fact / dimension.

  • El fact es el sujeto de análisis, por ejemplo: Ventas, Estado del pedido, Ratio, etc. Cada dato representa una celda en el interior del cubo de la figura más abajo.
  • Las dimensions son las diferentes perspectivas de análisis del sujeto, por ejemplo: Fecha, Localidad, Categoría, etc. Cada dimensión es una arista del cubo.

Visión multidimensional de datos

Las dimensiones suelen tener una jerarquía de niveles, por ejemplo: Barrio < Ciudad < País < Continente < TODOS. En el nivel más bajo se encuentran los facts como datos atómicos, i.e., con el nivel de granularidad más bajo. Podemos ir subiendo de nivel agregando los facts, hasta alcancar el nivel TODOS.

Comparación con el modelo relacional

Cuando se piensa en cómo es una base de datos, solemos pensar en el modelo relacional aunque de hecho ambos son compatibles. En la siguiente imagen podemos ver un ejemplo de diagrama UML de un modelo de datos relacional:

Ejemplo de esquema relacional de datos

Las diferencias son las siguientes:
Modelo RelacionalModelo Multidimensional
EstructuraTablas relacionadas.Cubos multidimensionales.
NormalizaciónLos datos se normalizan para reducir la redundancia y asegurar la integridad.Los datos a menudo se desnormalizan para mejorar el rendimiento de las consultas.
Operaciones de datosFacilita inserciones y modificaciones, ya que no hay necesidad de tocar muchos registros por una sola modificación.Aligera la velocidad de las consultas, ya que que requiere menos JOINs. También és más sencillo para el usuario.
UsoTransaccional (OLTP)Análisis (OLAP)

Los DBMS usan internamente el modelo relacional, y desdpués se implementa una capa de OLAP intermedia con el modelo multidimensional, para las queries dirigidas hacia el front-end.

Esquemas multidimensionales

El modelo multidimensional se implementa mediante un esquema relacional de datos, con dos restricciones adicionales:

  1. Cada tabla contendrá información de tipo fact (F) o de tipo dimension (D).
  2. Las relaciones entre tablas D - F son siempre 1-* (one-to-many). Esto se suele implementiar mediante primary keys en la dimension y foreign keys en la fact.

Con estas características, se distinguen tres tipos de esquemas multidimensionales:

Star Schemas

Hay una única tabla fact central, y todas las dimension se relacionan con ella. Las dimensiones estan desnormalizadas, es decir, que todos los niveles jerárquicos se representan en la misma.

Ejemplo star schema

Por ejemplo, la tabla Advertising Agency puede contener columnas City y Country, que representan estos niveles de jerarquía superiores. Désomonos cuenta de que en estas columnas habrá muchos valores repetidos, algo malo desde la perspectiva transaccional. Sin embargo, esto mejora la velocidad de las consultas, ya que la alternativa sería poner City y Country en otras tablas, y eso implicaría realizar más joins.

Snowflake Schemas

En este modelo también hay una única fact central, con la diferencia de que las dimension están normalizadas.

Ejemplo snowflake schema

En comparación con el star schema, aquí se sacrifica rendimiento en las consultas, a cambio de tener menor redundancia de datos y menor coste de mantenimiento.

Gallaxy Schemas

Este es el caso en que hay varios fact con dimension compartidas. Esto ofrece la posibilidad de análisis más detallados, mediante la operacion de drill-across que veremos más adelante.

Ejemplo galaxy schema

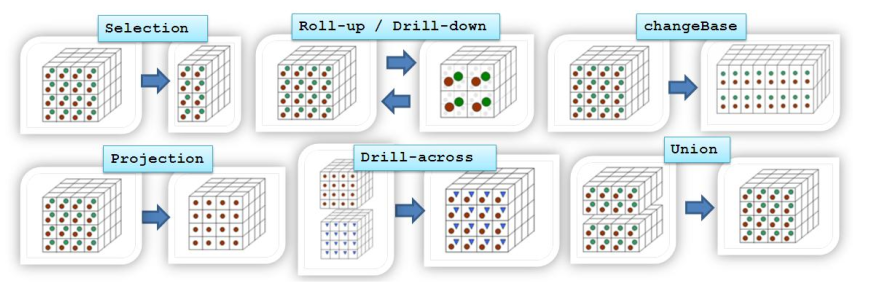

Álgebra Multidimensional

Se describen siete operaciones fundamentales que se pueden hacer sobre el cubo de datos. Lo más interesante es saber cómo se realiza cada una en lenguaje SQL.

Representacion coneptual del álgebra multidimensional

Representación coneptual del álgebra multidimensional

hi
